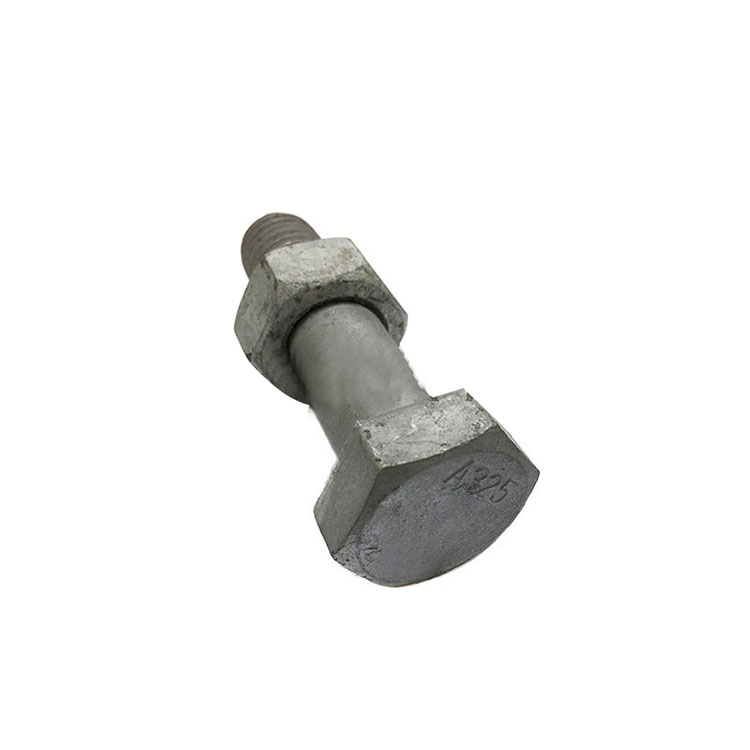

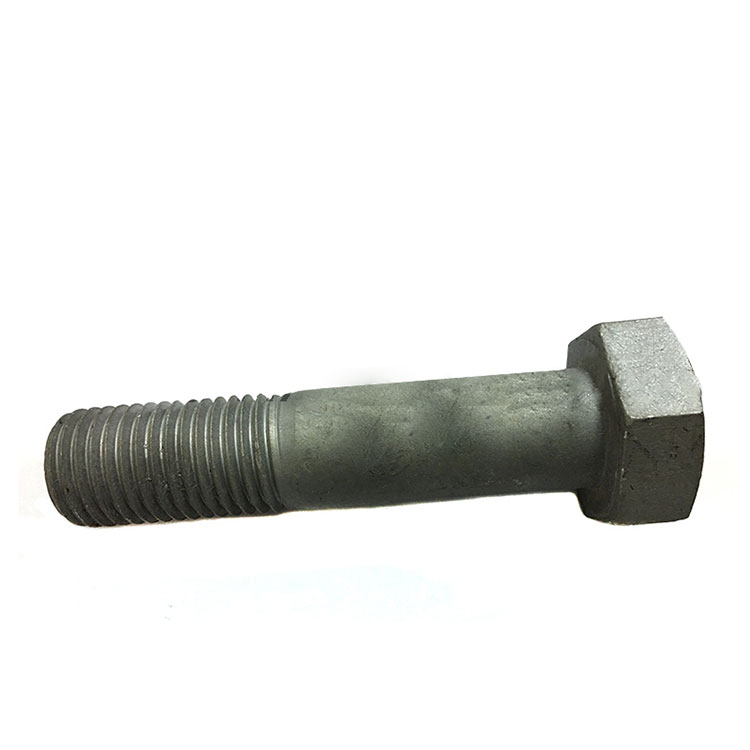

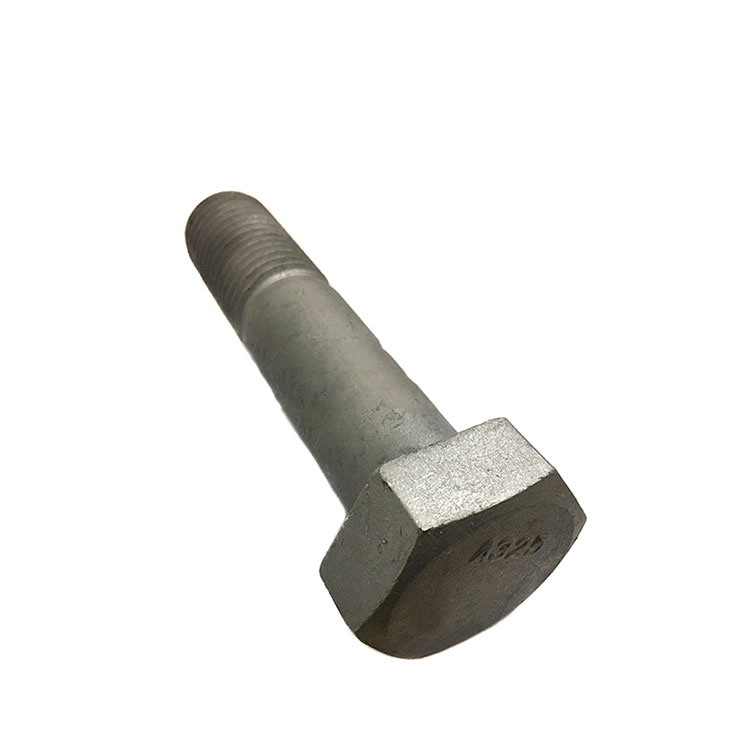

Los pernos hexagonales pesados tienen una cabeza más grande que una cabeza hexagonal estándar (acabada). Los pernos hexagonales pesados estándar están hechos de acero con bajo a medio carbono. La cabeza grande ofrece una mayor superficie de apoyo que distribuye la carga de sujeción en un área mayor.
Los pernos estructurales hexagonales pesados están diseñados para conexiones estructurales de acero a acero. En consecuencia, suelen ser muy cortos. Las especificaciones A325 y A490 no están destinadas a aplicaciones generales, incluidos los pernos de anclaje. En estas aplicaciones, se debe considerar la sustitución de A449 por A325 y A354 grado BD por A490.
Los pernos estructurales hexagonales pesados están diseñados para conexiones estructurales de acero a acero. Las especificaciones ASTM A325 y A490 cubren pernos estructurales hexagonales pesados de alta resistencia desde 1/2" de diámetro hasta 1-1/2" de diámetro. Estos pernos están diseñados para usarse en conexiones estructurales y, por lo tanto, tienen longitudes de rosca más cortas que los pernos hexagonales estándar. Las especificaciones A325 y A490 no están destinadas a aplicaciones generales.
La especificación ASTM A490 cubre pernos estructurales hexagonales pesados de acero aleado templados y revenidos desde 1/2" de diámetro hasta 1-1/2" de diámetro con una tracción mínima de 150 ksi. Los pernos A490 son similares en aplicación y dimensiones a los pernos estructurales hexagonales pesados de los tornillos hexagonales A325, pero están hechos de una aleación de acero en lugar de un acero de medio carbono, lo que da como resultado un sujetador de mayor resistencia.
Tolerancia de longitud de perno | ||||
Longitud nominal, pulg. | Tamaño nominal, pulg. | |||
1⁄2 | 5⁄8 | ¾ a 1 | 11⁄8 a 11⁄2 | |
Hasta 6 pulg. | -0,12 | -0,12 | -0,19 | -0,25 |
Más de 6 pulgadas. | -0,19 | -0,25 | -0,25 | -0,25 |
PERNOS HEXAGONALES PESADOS - PROPIEDADES MECÁNICAS | |||
Calificación | Tamaño | ksi min de tracción | Rendimiento ksi min |
A325 | 1/2" - 1 | 120 | 92 |
1 1/8 - 1 1/2 | 105 | 81 | |
A490 | 1/2 - 1 1/2 | 150 | 130 |
A193B7 | Hasta 2 1/2 | 125 | 105 |
2 5/8 - 4 | 115 | 95 |
Diámetro del perno | D | F | C | H | T | |||||
Diámetro del cuerpo | Ancho entre caras | Ancho entre las esquinas | Altura | Longitud de la rosca | ||||||
máx. | Básico | máx. | mín. | máx. | mín. | Básico | máx. | mín. | Básico | |
1⁄2 | 0.515 | 7⁄8 | 0.875 | 0.85 | 1.01 | 0.969 | 5⁄16 | 0.323 | 0.302 | 1 |
5⁄8 | 0.642 | 11⁄16 | 1.062 | 1.031 | 1.227 | 1.175 | 25⁄64 | 0.403 | 0.378 | 1.25 |
3⁄4 | 0.768 | 11⁄4 | 1.25 | 1.212 | 1.443 | 1.383 | 15⁄32 | 0.483 | 0.455 | 1.38 |
7⁄8 | 0.895 | 17⁄16 | 1.438 | 1.394 | 1.66 | 1.589 | 35⁄64 | 0.563 | 0.531 | 1.5 |
1 | 1.022 | 15⁄8 | 1.625 | 1.575 | 1.876 | 1.796 | 39⁄64 | 0.627 | 0.591 | 1.75 |
11⁄8 | 1.149 | 113⁄16 | 1.812 | 1.756 | 2.093 | 2.002 | 11⁄16 | 0.718 | 0.658 | 2 |
11⁄4 | 1.277 | 2 | 2 | 1.938 | 2.309 | 2.209 | 25⁄32 | 0.813 | 0.749 | 2 |
13⁄8 | 1.404 | 23⁄16 | 2.188 | 2.119 | 2.526 | 2.416 | 27⁄32 | 0.878 | 0.81 | 2.25 |
11⁄2 | 1.531 | 23⁄8 | 2.375 | 2.3 | 2.742 | 2.622 | 15⁄16 | 0.974 | 0.902 | 2.25 |
